Fussrastenanlage

[Windy-ZXR]

ich denke eine rückkehr zum thema fussrastenanlage ist jetzt angebracht und ich bitte euch den rest per PN zu regeln.

[DasGreenhorn]

Danke Terrini & Veidi für die Tipps bzw. Links!!
Der Verkäufer auf Kleinanzeigen hat keine Lust zu antworten.
Bezgl. dem ebay link: Passen die auf jeden Fall "Plug & Play"?
Frage weil keine ZXR 750 aufgeführt ist.

PS: Gut Feuer hier!

[Veidi]

Stimmt - soweit hab ich nicht geachtet.

Für die 750er passen die MCF 730-R Adapterplatten

[Windy-ZXR]

wer hat den die adapterplatten ? ich könnt di nachbauen................

[Rosi]

Ich habe ein Pärchen der Adapterplatten inkl. Verlängerung für die Schaltstange - als Beispiel, falls Interesse am von Windy angebotenen Nachbau besteht.

[Veidi]

Ebenfalls.

Verlängerung is halt immer so ne Sache, weil sich jeder den Hebel individuell einstellt und mit den Platten kann man halt schon nen recht großen Bereich abdecken und entsprechend variiert die Länge der Schaltstange in einem recht großen Bereich

[Windy-ZXR]

schickt mir mal ein foto von der draufsicht und legt ein lineal daneben für die skalierung.
dann mach ich schonmal ein modell.....

[DasGreenhorn]

Wow, geile Dynamik hier drin! Danke euch, macht Spass! Was hast Dir den preislich vorgestellt für die Adapterplatte?

[Rosi]

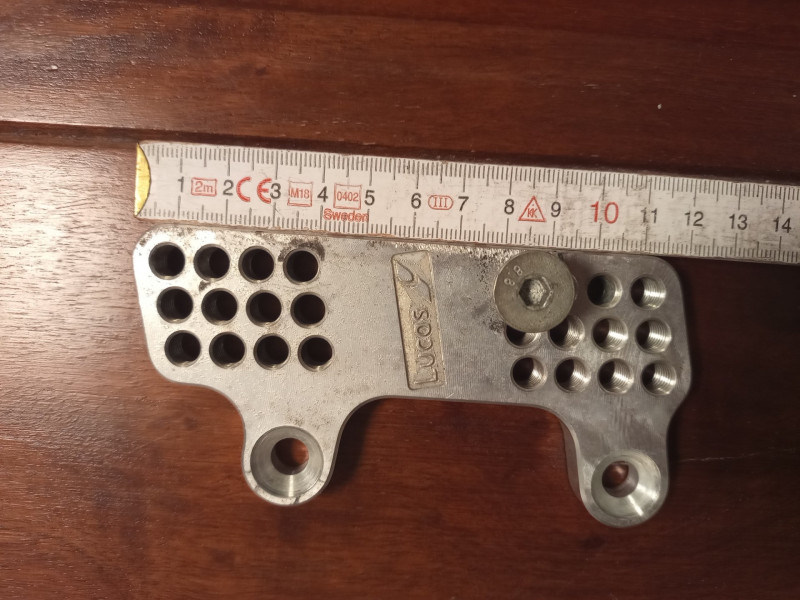

Einmal das gesamte Kit und eine Adapterplatte mit Meterstab zur Skalierung:

[Windy-ZXR]

@jasi
super,danke

man beachte die maße z.b. 74mm . was da die perspektive ausmacht ......


@greenhorn
ich habe nie gesagt, dass ich die teile auch fräse. ich hab nur angeboten zwei modelle zu erstellen.
am einfachsten wäre es, ein daraus abgeleitetes .dxf irgendwo ( z.b. tailorsteel) rauslasern zu lassen.
die gewinde kann man auch von hand schneiden und die senkung auch.

[Super Rider]

ich habe nie gesagt, dass ich die teile auch fräse. ich hab nur angeboten zwei modelle zu erstellen.

wer hat den die adapterplatten ? ich könnt di nachbauen................

dann hätte es aber besser "virtuell nachbauen" heißen sollen.

Was hast Dir den preislich vorgestellt für die Adapterplatte?

..hier ist allerdings auch nicht zwingend von physischer Ware die Rede..


Ach - die Lösung!

Windy macht jetzt einfach ein NFT daraus und bietet dann das Zeug zum Verkauf an

[Super Rider]

mal nebenbei gefragt:
woraus würde man denn sowas überhaupt machen?
- 7075er Alu hört sich zwar zunächst gut und richtig an, da es viel "hält"; das Problem wäre dann aber,
dass es nach dem "halten" dann vglw abrupt bricht, anstatt z.B. sich erst einmal gemütlich zu verbiegen.
Aus dem Grund werden wohl auch z.B. im Bereich der aftermarket Bremshebel sowas wie eine Mischung
aus 7075 (meist für Kleinzeug) sowie 6061 für den eigentlichen Hebel genommen.
6061 ist aber son Ami-Ding, was quasi überall sonst eher schwer zu bekommen ist.
6060, 6082 dann, oder was?

[Boxer Markus]

Moin,

ich habe mir damals auch aus Resten meiner Bremsankerplatten 7075 vom Renngespann diese Adapter selbst gebaut.
Das hält mehr als du jemals Gewicht drauf bringen kannst. Mein Freud fahrt die schon länger ohne Probleme.

Zudem bricht auch das 7075 auch nicht einfach so wie ein Alugussteil ab.
Bei einem Gespannkollegen hat es wegen einem Unfall die Anklerplatte strak verbogen, es ist nicht abgebrochen.

[Veidi]

Ich hab mir ne 7075er Platte bei nem Rutscher auch schon gut verbogen, gebrochen ist nichts.

[Windy-ZXR]

der unterschied der einzelnen al-legierungen liegt ja hauptsächlich an der streckgrenze und den damit verbundenen faktoren ( z.b. Rm)
bei der kontruktion besteht jetzt die möglichkeit ein bauteil so zu dimensionieren, dass es mit der verwendeten legierung seine arbeit erfüllt.
faktoren wie kosten, materielbeschaffung, platzangebot, schweissbarkeitart, späterer einsatz des bauteils, usw spielen auch eine rolle.
auch macht es wenig sinn, wenn die rastenplatte so stabil ist, dass die gewinde am rahmen im sturzfall abgerissen werden.
jetzt ist der konstrukteur gefragt indem er die wandstärken und auch die kontur so wählt, dass es zum einsatz passt.
die bunten bilder einer FEM analyse sind ja mitlerweile bekannt.
wenig aussagekraft hat es zu sagen, dass man beim nachbarn seinem schwager gehört hat, dass es so schon geht und daher schon passt.

guten rutsch
