ZXR 750 K wieder hergerichtet

Präsentiert hier Eure Bikes vor, während und nach dem Umbau! Fotos erwünscht! (eigener Webspace erforderlich)
Stef2chris
Nasenbohrer
Beiträge: 13
Registriert: 28 Jul 2019 15:56
ZXR-Modellreihe: K (91/92)

Re: ZXR 750 K wieder hergerichtet

Beitrag von Stef2chris »

Da schliesse ich mich an, ist ein super sauberes bike geworden, Respekt. Ich bin bei der Suche nach Ersatzteilen auch kürzlich über eine K gestolpert, leider mit Unfallschaden. Trotzdem - kann man ja nicht stehen lassen, oder! Die Gabel ist schon gerade gebogen, der Rest wird auch noch. Gruss stefan
Dateianhänge

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 167
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: ZXR 750 K wieder hergerichtet

Beitrag von Buelltreiber »

Es ging wieder ein Stück vorwärts.
- Beim Ölwechsel das Ölsieb und die Ölwanne gereinigt.
- Kupplungspaket mit 2 Stück 2mm Stahlscheiben auf das richtige Maß gebracht.
- J-Bremsscheiben montiert
- Ventildeckeldichtung und Kerzenschachtdichtungen erneuert.

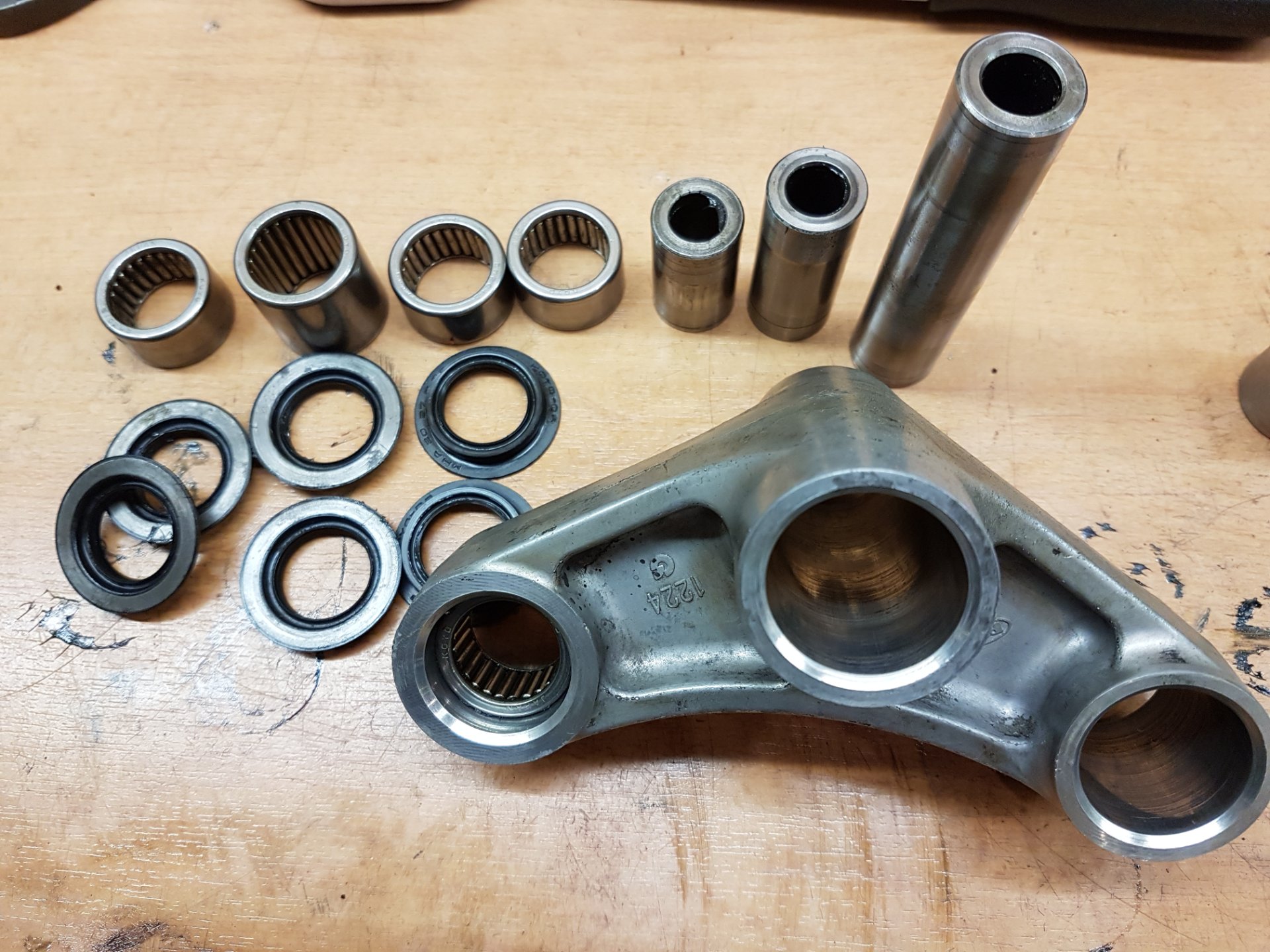

- Schwingenlager und Umlenkung kontrolliert, gefettet und 2 defekte Lager getauscht
- Ein anderes Federbein montiert
- Akraanlage angebaut
- Bremsflüssigkeit erneuert, Ventilspielkontrolle.
- Das schlechte Standgas kam von einem fehlenden Gummistopfen auf dem Unterdruckanschluss unter Vergaser Nr.4
Zuletzt geändert von Buelltreiber am 24 Okt 2021 12:34, insgesamt 1-mal geändert.

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 167
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: ZXR 750 K wieder hergerichtet

Beitrag von Buelltreiber »

Hallo.
Es geht wieder weiter.
Hab da einen 9ér Motor mit defekter Kopfdichtung zum wieder aufbauen bekommen. (Danke Andy! :prost: )
Beim Zerlegen kamen ein paar Kleinigkeiten zum Vorschein.

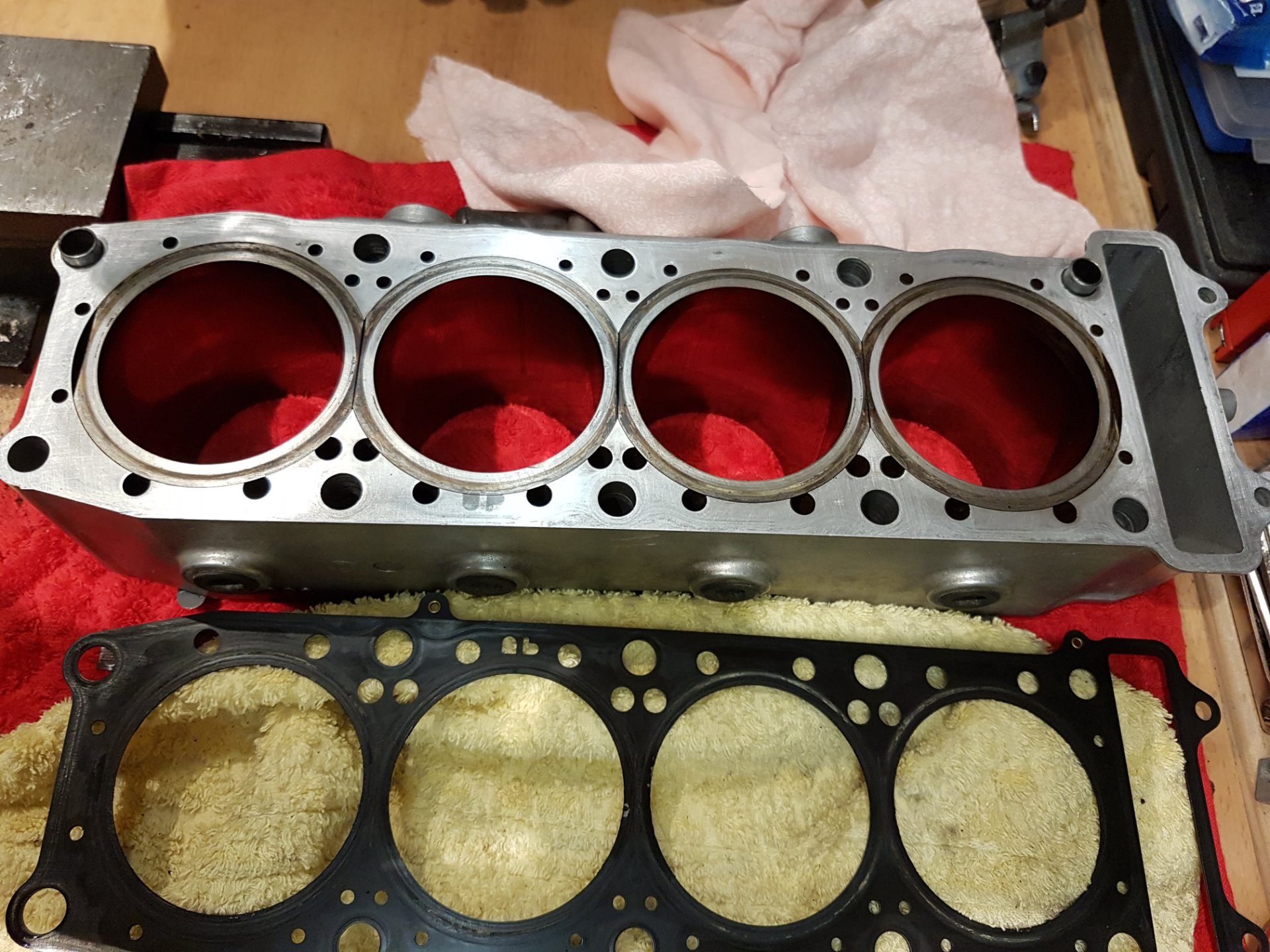

750er Kopfdichtung ragt in den 900er Brennraum
750er Kopfdichtung ragt in den 900er Brennraum
Falsche und dadurch defekte Kopfdichtung
Falsche und dadurch defekte Kopfdichtung
Kolben drückt auf Kopfdichtung
Kolben drückt auf Kopfdichtung
Ventilsitz defekt
Ventilsitz defekt
Defekter Saugschnorchel und Öl/Kühlwassergemisch
Defekter Saugschnorchel und Öl/Kühlwassergemisch

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 167
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: ZXR 750 K wieder hergerichtet

Beitrag von Buelltreiber »

Und so mussten ein paar mehr Teile getauscht werden...
Zylinderkopf, eingelaufene Schlepphebel, zwei defekte Auslassventile, Wasserpumpe, Kettenspanner, Ölansaugschnorchel und diverse Dichtungen...
alter und fast neuer Schnorchel
alter und fast neuer Schnorchel
Die  3 Simmeringe erneuert
Die 3 Simmeringe erneuert
Bestandsaufnahme und Teiletausch
Bestandsaufnahme und Teiletausch
NOS Ersatzventile (die Guten) und Teile für's Rennmoped
NOS Ersatzventile (die Guten) und Teile für's Rennmoped
Zuletzt geändert von Buelltreiber am 24 Okt 2021 16:24, insgesamt 1-mal geändert.

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 167
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: ZXR 750 K wieder hergerichtet

Beitrag von Buelltreiber »

Dann ging es ans zusammenbauen...
Abgasrückführung im Zylinderkopf verschlossen
Abgasrückführung im Zylinderkopf verschlossen
Abgasrückführung im Ventildeckel verschlossen
Abgasrückführung im Ventildeckel verschlossen
Zylinderkopf aufgebaut (L-Kopf mit bearbeiteten Kanälen, Kitventilen und 9er Nockenwellen)
Zylinderkopf aufgebaut (L-Kopf mit bearbeiteten Kanälen, Kitventilen und 9er Nockenwellen)
Gereinigte Kolben/Zylinder mit neuen Original-Dichtungen im Rumpfmotor
Gereinigte Kolben/Zylinder mit neuen Original-Dichtungen im Rumpfmotor
Nockenwellen und Ventilspiel einstellen (Einlassnockenwelle ist hier noch um einen Zahn versetzt. Jetzt behoben!)
Nockenwellen und Ventilspiel einstellen (Einlassnockenwelle ist hier noch um einen Zahn versetzt. Jetzt behoben!)
Zuletzt geändert von Buelltreiber am 12 Mai 2020 14:05, insgesamt 2-mal geändert.

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 167
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: ZXR 750 K wieder hergerichtet

Beitrag von Buelltreiber »

Der Motor wird allerdings erst später eingebaut da ich erst noch die Saison fahren möchte.
Der 750'er Motor bekam noch verstärkte Kupplungsfedern. Bei hohen Drehzahlen unter Vollast nach dem hochschalten schafften es die alten Originalfedern (knapp über Mindestmaß) nicht mehr den Kraftfluss sauber wieder herzustellen.
Liegt evt an den Zubehör Kupplungsbelägen...
:-D
Zuletzt geändert von Buelltreiber am 24 Okt 2021 12:36, insgesamt 1-mal geändert.

Benutzeravatar
Windy-ZXR
ZXR-Guru
Beiträge: 2841
Registriert: 27 Sep 2008 15:51
ZXR-Modellreihe: J (91/92)

Re: ZXR 750 K wieder hergerichtet

Beitrag von Windy-ZXR »

danke für den tollen bericht und die vielen fotos :prost: gute fahrt
form follows function

Benutzeravatar
Rosi
GurkenLady
Beiträge: 393
Registriert: 01 Jun 2015 15:33
ZXR-Modellreihe: J (91/92)

Re: ZXR 750 K wieder hergerichtet

Beitrag von Rosi »

Da hast Du Dir richtig viel und vor allem schöne Arbeit gemacht! :prost: :respekt:
Danke, dass Du uns daran Teil haben lässt :-)
Liebe Grüße, Jasi

"Jeder Vogel baut sein Nest, aber nicht jeder ist im Stande ein Ei zu legen."
Laurel und Hardy: zwei Ritten nach Texas. James W. Horne. US 1937

Benutzeravatar
Boxer Markus
ZXR-Kenner
Beiträge: 524
Registriert: 18 Aug 2014 16:37
ZXR-Modellreihe: L (93-95)

Re: ZXR 750 K wieder hergerichtet

Beitrag von Boxer Markus »

Klasse Arbeit !!!!!

Immer wieder schön zu sehen dass sich richtig Mühe gegeben wird - Hut ab !
Gruß Boxer Markus

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 167
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: ZXR 750 K wieder hergerichtet

Beitrag von Buelltreiber »

Hallo.
Es ist wieder etwas weiter gegangen.
Der 9er Motor ist eingebaut und es wurden diverse Kleinigkeiten repariert...

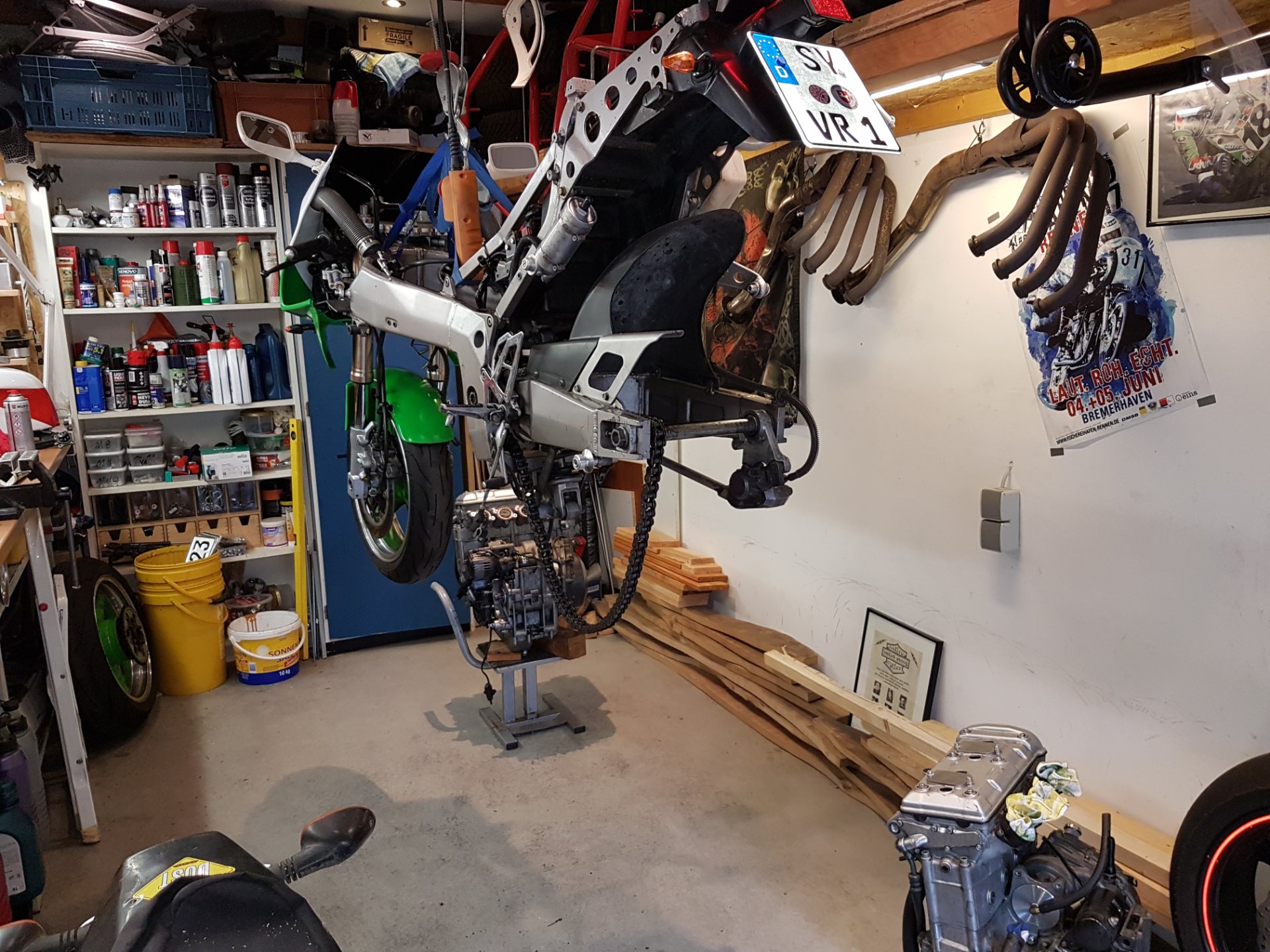

K-Motor ausgebaut
K-Motor ausgebaut

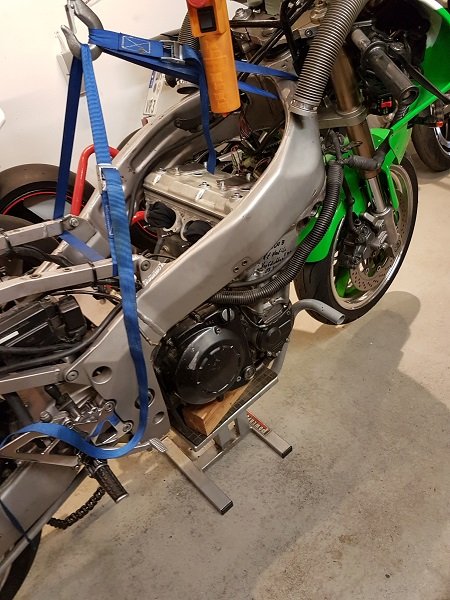

9er Motor in den Rahmen gesteckt<br />Dabei den oberen linken Motorhalter am Rahmen und die Ölsteigleitung am Motor abgefeilt. Dafür musste der Motor gefühlt 10 mal ein und wieder ausgebaut werden bis es einigermaßen passte.
9er Motor in den Rahmen gesteckt
Dabei den oberen linken Motorhalter am Rahmen und die Ölsteigleitung am Motor abgefeilt. Dafür musste der Motor gefühlt 10 mal ein und wieder ausgebaut werden bis es einigermaßen passte.

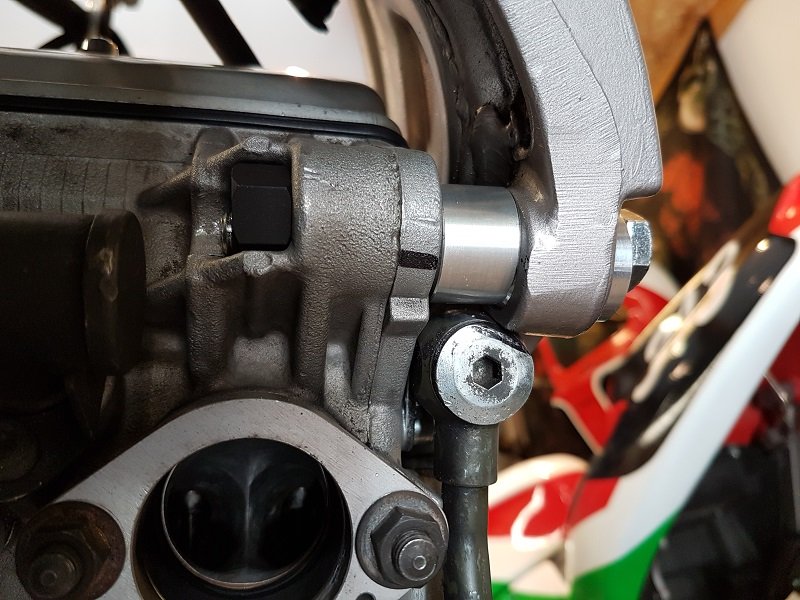

Adapter gebaut und die Bohrung individuell auf die jeweilige Seite gebohrt. (Danke Christoph für die Rohlinge)
Adapter gebaut und die Bohrung individuell auf die jeweilige Seite gebohrt. (Danke Christoph für die Rohlinge)

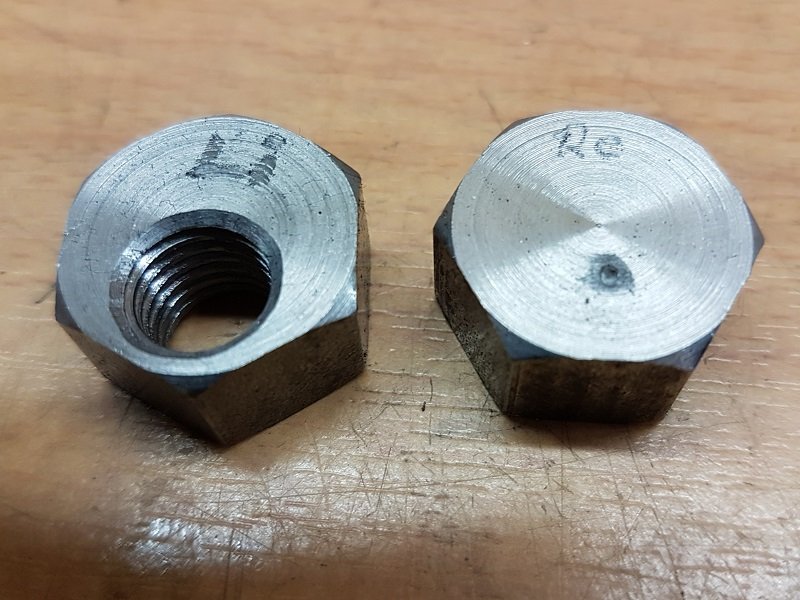

Muttern mit aussermittigem Gewinde angefertigt
Muttern mit aussermittigem Gewinde angefertigt
Die Bohrungen im Zylinderkopf mussten leider auch erweitert werden...<br />Der Versatz der Löcher war leider zu groß...
Die Bohrungen im Zylinderkopf mussten leider auch erweitert werden...
Der Versatz der Löcher war leider zu groß...

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 167
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: ZXR 750 K wieder hergerichtet

Beitrag von Buelltreiber »

Steigleitung und Motorhalter links angepasst.
Steigleitung und Motorhalter links angepasst.
Motorhalter links
Motorhalter links

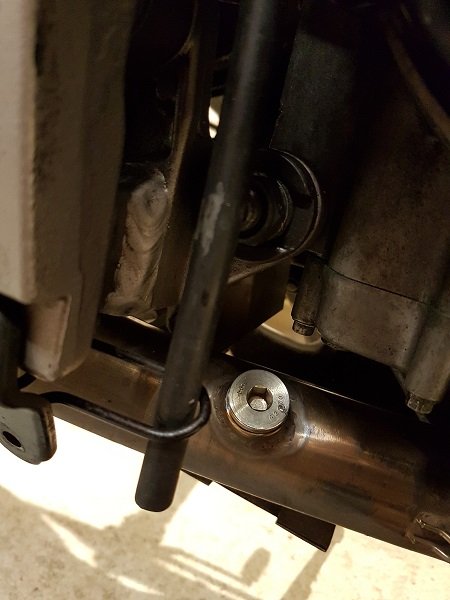

Lambdasondengewinde in das Zwischenrohr einschweißen lassen.
Lambdasondengewinde in das Zwischenrohr einschweißen lassen.
Zuletzt geändert von Buelltreiber am 17 Dez 2020 13:30, insgesamt 1-mal geändert.

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 167
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: ZXR 750 K wieder hergerichtet

Beitrag von Buelltreiber »

Nach dem ersten Probelauf dann diverse undichtigkeiten beseitigt.
Benzinhahn undicht
Benzinhahn undicht
O-Ring vom Thermostatgehäuse nach reinigung undicht<br />Schwimmerkammer von Vergaser 1 hat geschwitzt.
O-Ring vom Thermostatgehäuse nach reinigung undicht
Schwimmerkammer von Vergaser 1 hat geschwitzt.
O-Ringe vom Kühlwasserrohr zum Zylinder erneuert
O-Ringe vom Kühlwasserrohr zum Zylinder erneuert
Vergaser liefen sporadisch über wegen oxidierter Nadelsitze
Vergaser liefen sporadisch über wegen oxidierter Nadelsitze
Die Sitze der Schwimmerkammernadelventile nach dem polieren mit Wattestäbchen
Die Sitze der Schwimmerkammernadelventile nach dem polieren mit Wattestäbchen
Zuletzt geändert von Buelltreiber am 17 Dez 2020 13:33, insgesamt 1-mal geändert.

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 167
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: ZXR 750 K wieder hergerichtet

Beitrag von Buelltreiber »

Da das Problem mit der nicht sauber einrückenden Kupplung auch bei dem 9er Motor aufgetreten ist, lag es wohl an der Kupplungshydraulik.
verschlissene Kupplungspumpe (Feder und Primärmanschette liegen falsch herum) Repsatz verbaut.
verschlissene Kupplungspumpe (Feder und Primärmanschette liegen falsch herum) Repsatz verbaut.
Kupplungsnehmerzylinder zerlegt und gereinigt
Kupplungsnehmerzylinder zerlegt und gereinigt
Kupplungshebelschalter zerlegt und gereinigt
Kupplungshebelschalter zerlegt und gereinigt
Ölleckage durch defekten O-Ring zwischen Wasserpumpe und Motorgehäuse
Ölleckage durch defekten O-Ring zwischen Wasserpumpe und Motorgehäuse
Ölleckage am Zündungsdeckel durch defektes Gewinde vorne oben
Ölleckage am Zündungsdeckel durch defektes Gewinde vorne oben

Benutzeravatar
Windy-ZXR
ZXR-Guru
Beiträge: 2841
Registriert: 27 Sep 2008 15:51
ZXR-Modellreihe: J (91/92)

Re: ZXR 750 K wieder hergerichtet

Beitrag von Windy-ZXR »

super arbeit volker und danke für die bilder :thumpsup:
form follows function

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 167
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: ZXR 750 K wieder hergerichtet

Beitrag von Buelltreiber »

Das Abstimmen der Vergaser hat leider noch nicht richtig geklappt.
Trotz neuer Ventilschaftdichtungen habe ich leider einen erhöhten Ölverbrauch (Ventilschäfte sind trocken).
Vermutlich haben Kolben und Zylinderlaufbahnen doch schon mehr gelitten.
Beim Beschleunigen lässt sie wohl ne kleine schwarze Wolke in die Umwelt.

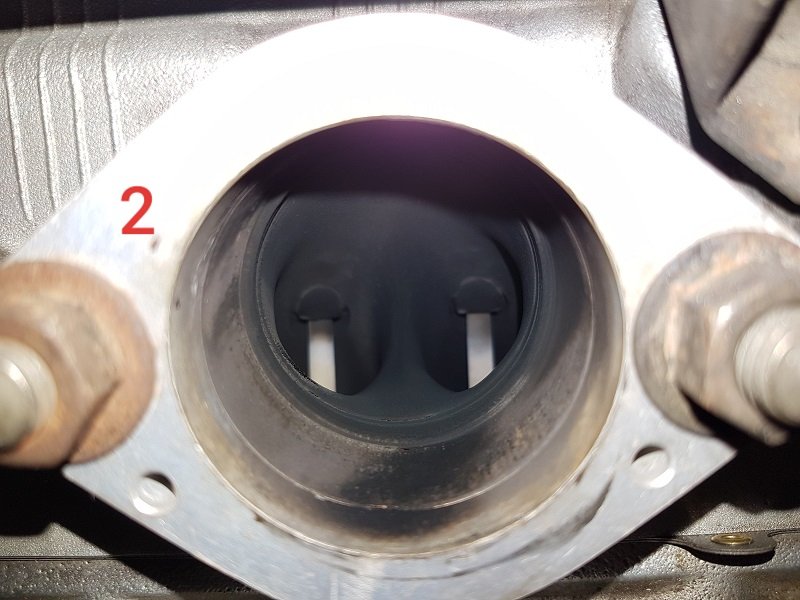

Zylinder 2 scheint auch nich richtig zu verbrennen.
Die Krümmerthemperatur ist niedriger als bei den anderen Zylindern und der Krümmer hat innen eine andere Farbe der Verbrennungsrückstände.

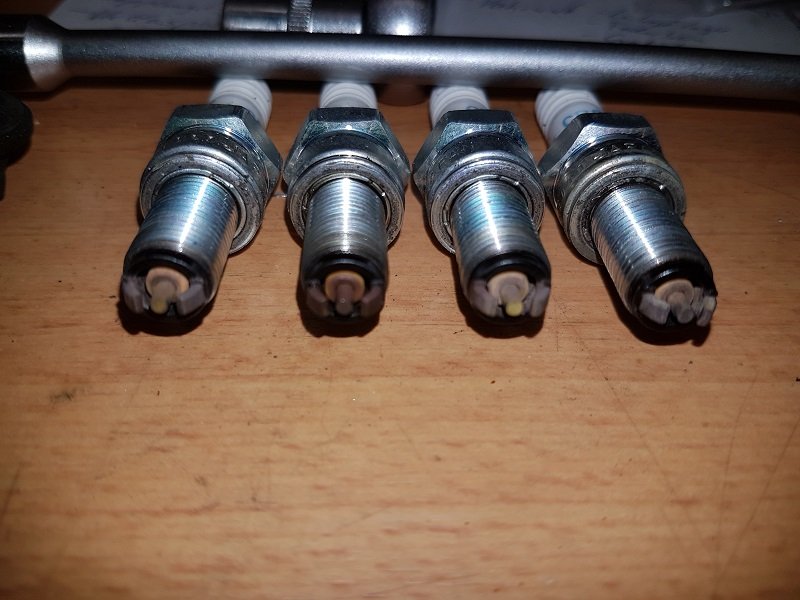

Daher gab es neue Kerzen.
Die Vergasernadeln hängen jetzt etwas tiefer und die Hauptdüsen müssen noch größer. Soweit ich es mit der Lambdasonde bei den wenigen Fahrten sehen konnte.

Leider weiß ich nicht wie sich das Verbrennen von Motoröl auf den Lambdawert auswirkt...

Das defekte Gewinde des Zündungsdeckels stellt mich auch noch vor eine Herausforderung da sich direkt dahinter die Steuerkettenschiene befindet.
Eine Timsertbuchse mit den üblichen Werkzeugen klappt so wohl nicht.
und die Schiene lässt sich erst herausnehmen wenn der Zylinderkopf demontiert ist.
Ansonsten ist der 9er Motor im Vergleich zum 750er K Motor grade unten rum wesentlich kräftiger und schaltfauler zu fahren.

Naja, der Winter ist ja noch lang. :prost:

Benutzeravatar
Super Rider
ZXR-Guru
Beiträge: 4041
Registriert: 31 Okt 2008 22:39
ZXR-Modellreihe: J (91/92)

Re: ZXR 750 K wieder hergerichtet

Beitrag von Super Rider »

Zum Ölgewinde: Mein Gedanke wäre da, M8x1 (oder halt 0.75, oder 0.5) zu bohren und dann ne Buchse mit m6 Sacklochgewinde einzusetzen.
Da kann das Öl dann auch nicht mehr durch, selbst wenn M6 dann wieder putt gehen würde. Wg. der Länge der Schraube müsste man dann halt schauen.

Zum Ölverbrauch: Ventildeckeldichtung ok?
Ach ja: Beim Wechseln der Ventilschaftdichtungen die Ventilschäfte auf Maßhaltigkeit vermessen?


Der Kupplungsnehmerzylinder ist mir generell schon länger ein Dorn im Auge - die Feder da kommt mir unnötig stark vor.
Erleichtert zwar so die Betätigung, schneint mir aber damit auch das Kupplungsrutschen (zumindest) zu begünstigen.

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 167
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: ZXR 750 K wieder hergerichtet

Beitrag von Buelltreiber »

Hallo.
Ventildeckeldichtung ist trocken.
Die Ventilschäfte haben auch keine Ölablagerungen.
denke das es zwischen Kolben und Zylinder durchgeht. Da sind schon leichte Riefen und die Laufleistung von dem Motor ist unbekannt...
Zum Gewinde, da soll eine Timesert Buchse rein. Für mich die sauberste Lösung.
Das Problem ist das einpressen, da man mit einem konischen Gewinde die Buchse im Sitz weitet. Ich kann das Werkzeug aber nicht durchschrauben da sich direkt hinter dem kurzen Gewinde die Steuerkettenschiene befindet. Mal sehen ob ich die Schiene evt etwas bewegen kann wenn ich die Nockenwellen ausbaue... da kümmere ich mich aber erst nach dem Jahreswechsel drum.

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 167
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: ZXR 750 K wieder hergerichtet

Beitrag von Buelltreiber »

ein paar Sachen wurden zwischenzeitlich wieder an der K gemacht.
Originale Verkleidungsschrauben angebaut, Spiegel getauscht...
Weiße Originalspiegel verbaut
Weiße Originalspiegel verbaut
Originale Sitzbankentriegelung bekommen und gegen die Eigenbaulösung getauscht
Originale Sitzbankentriegelung bekommen und gegen die Eigenbaulösung getauscht
Die undichte Gabel (durch ausgeschlagene Gleitbuchsen) bekam einen großen Service
Die undichte Gabel (durch ausgeschlagene Gleitbuchsen) bekam einen großen Service
Frische Farbe für die Gabelfüße und aufpolierter Druckstufeneinsteller
Frische Farbe für die Gabelfüße und aufpolierter Druckstufeneinsteller
Zuletzt geändert von Buelltreiber am 25 Okt 2021 10:57, insgesamt 1-mal geändert.

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 167
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: ZXR 750 K wieder hergerichtet

Beitrag von Buelltreiber »

Der 9er Motor fing im Sommer wieder an zu überhitzen.
Trotz neuer originaler Kopfdichtung sprach alles für eine defekte Kopfdichtung...
Also Motor wieder raus...
Da man ja mittlerweile Mehrere Motoren rumstehen hat, meinen ersten Rennmotor von dem J-(L)-K Rennmoped eingebaut und gut.
Dachte ich zumindest...
Bei der ersten Probefahrt hat das Getriebe einmal gehakt, gab einen kurzen Rums im Motor und dann schien alles wieder zu flutschen.
Habe kurz angehalten, alles nachgesehen (nichts gefunden) und dann ging es weiter.

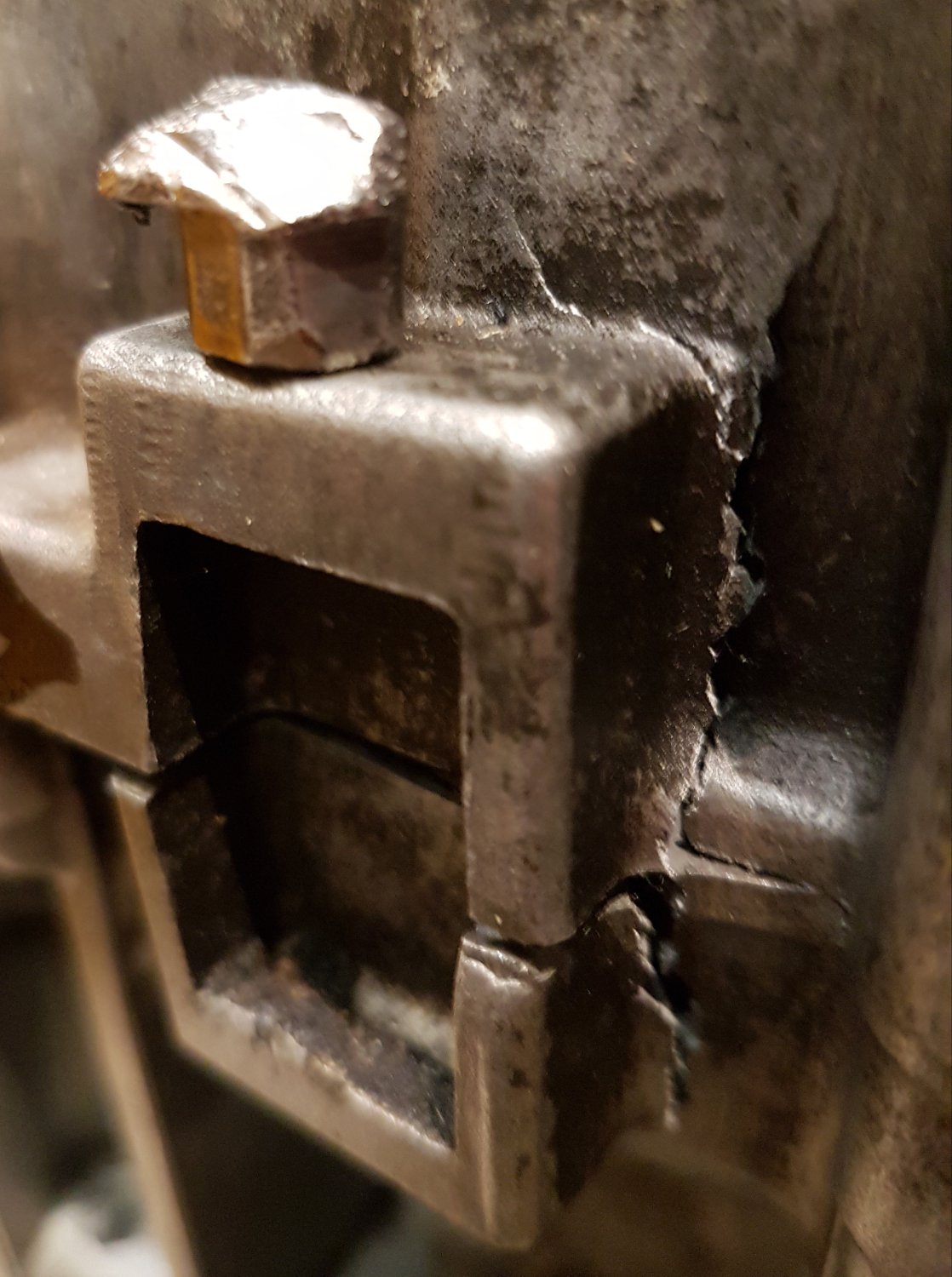

Leider hat sich dabei ein Mitnehmerzahn im Getriebe verabschiedet und das Motorgehäuse vor der Schwinge auseinander gedrückt.
Das auslaufende Motoröl hat sich dann auf dem Hinterreifen verteilt was ich dann in einer der nächten Kurven mit erschrecken bemerkt hab.
So bin ich ganze 9,5 km weit gekommen...
Glücklicherweise war ich langsam und konnte einen Sturz verhindern.
Dieser kleine Miesepeter lag dann nach getaner Arbeit in der Ölwanne...
Dieser kleine Miesepeter lag dann nach getaner Arbeit in der Ölwanne...

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 167
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: ZXR 750 K wieder hergerichtet

Beitrag von Buelltreiber »

Zur Zeit ist der Originale K-Motor verbaut.
Der 9ér und der alte Rennmotor liegen auf der Werkbank und warten auf die Reparatur...
9er Kopf
9er Kopf
Kopfdichtung Zylinderseite
Kopfdichtung Zylinderseite
Auslöser der kaputten Kopfdichtung ist vermutlich die kleine Macke zwischen Zylinder2 und 3
Auslöser der kaputten Kopfdichtung ist vermutlich die kleine Macke zwischen Zylinder2 und 3

Benutzeravatar
Super Rider
ZXR-Guru
Beiträge: 4041
Registriert: 31 Okt 2008 22:39
ZXR-Modellreihe: J (91/92)

Re: ZXR 750 K wieder hergerichtet

Beitrag von Super Rider »

Wird denn das Scottoiler-Gehäuse noch repariert?
Wär sonst schade, da ja die KW darin schon optimal gelagert ist.

Und im gezeigten Zyinder sehe ich schon mal zwei Macken (die andere 75° weiter) die auch dazu zumindest beigetragen haben könnte.
Sitzen die Buchsen ansonsten normal drin - nicht verschoben? -Soll ja beim 9er vorkommen.
Ansonsten erinner' ich mich auch an eine gewisse Person, die, zwecks Behebung des Problems, in/zwischen Buchse und Bank ne Madenschraube eingesetzt hatte.

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 167
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: ZXR 750 K wieder hergerichtet

Beitrag von Buelltreiber »

Zum 9ér Motor: An der 2. Macke im Zylinder ist die Kopfdichtung noch intakt gewesen. Die Buchsen werden nachgepresst und dann die Bank geplant. Hoffe das ich dann noch ausreichend Platz zwischen Kolben und Ventilen habe... ansonsten muss ich mich nach einer anderen Zylinderbank umsehen.
Eventuell bestand die Undichtigkeit schon seit Einbau des 9ér Motors. Das würde zumindest die dunkle Färbung im Krümmer dieses Zylinders erklären.
Kanten am Übergang von der Stahllaufbuchse zur Alubank sind nicht zu spüren. Und verdreht scheinen die Buchsen auch nicht zu sein.
9er Zylinder
9er Zylinder



Der 750ér Motor wird zerlegt und in ein heiles J oder L Gehäuse gebaut. Da werden dann die jeweils besten Teile zusammengewürfelt. Die Kurbelwelle hatte ja auch schon über 80tkm runter bevor ich den Motor damals für das Rennmoped aufgemotzt habe.

Benutzeravatar
Super Rider
ZXR-Guru
Beiträge: 4041
Registriert: 31 Okt 2008 22:39
ZXR-Modellreihe: J (91/92)

Re: ZXR 750 K wieder hergerichtet

Beitrag von Super Rider »

Die Frage zielte eher darauf ab, ob beim Gehäuse noch ein Reparaturversuch unternommen wird, denn mehr werden's ja nicht,
und irgendwann gibt's nur noch welche, die aussehen wie das entlüftete von der 7er oder mit beschädigten Lagerstellen, was hier ja nicht der Fall zu sein scheint.

Aja, und auf der 1. Seite, das Loch für die Lambda-Sonde,
zxr kr lambda.jpg
zxr kr lambda.jpg (58.72 KiB) 7629 mal betrachtet
War das die Stelle, wo die Rohre ineinander (überlappend) gesteckt sind, so dass man hier 2x durch die Wand muss?
Könnte die Sonde auch etwas weiter hinten platziert werden, oder sieht's dort auch nicht besser aus?

Benutzeravatar
Buelltreiber
ZXR-Fahrschüler
Beiträge: 167
Registriert: 05 Okt 2015 15:37
ZXR-Modellreihe: K (91/92)

Re: ZXR 750 K wieder hergerichtet

Beitrag von Buelltreiber »

Das J-Gehäuse geht wohl in den Schrott. werde die Kurbelwelle samt Lagerschalen evt in das andere Gehäuse setzen falls die KW nicht mehr gut ist...


Die Stelle im Krümmer ist direkt hinter der Zusammenführung. Das Hauptrohr scheint durchgehend doppelwandig zu sein (Innenrohr ist gelocht). Das dritte Blech scheint ein mittig eingeschweißtes Leitblech zu sein. Etwas weiter hinten ist der Rahmen die Federbeinumlenkung und die Schwinge/ Bremssattelstütze... die ausgesuchte Stelle ist für mich die Sinnvollste. Je weiter Richtung Brennraum desto besser. An der Stelle kommt man problemlos ran ohne das Moped zu zerlegen und die Sonde bekommt kein Kondens- oder Waschwasser ab. Die doch recht Lange LSU4.9 ragt dann mit dem Kabel zwischen Hauptrahmen und Kupplungsdeckel nach oben.
Habe leider kein Foto mit Originalkrümmer und Sonde im eingebauten Zustand.
Lambdasondenanschluss Originalkrümmer
Lambdasondenanschluss Originalkrümmer
Lambdasondenanschluss Akrapovic
Lambdasondenanschluss Akrapovic

Benutzeravatar
Super Rider
ZXR-Guru
Beiträge: 4041
Registriert: 31 Okt 2008 22:39
ZXR-Modellreihe: J (91/92)

Re: ZXR 750 K wieder hergerichtet

Beitrag von Super Rider »

Ah, verstehe - das gelochte Innenrohr geht also vom Flansch aus bis nach ganz da hin. :oo:
Probleme mit der Sonde wg. der Doppelwandigkeit gab's keine?

Ach und noch was:
die rostige Umlenkung (davon have ich auch mind. eine im Keller liegen), wüsstest du da noch, welche (Nadel)Lager & Siris (bzw. woher) du da verbaut hast?
Es gab hier vor etlichen Jahren schon mal Threads zu möglichen Alternativen, dann aber z.T. mit weniger "Nadeln"; deine sehen aber wie original aus.
Und sind die Hülsen dann aus nem Spenderteil oder gäbe es da vllt. was aus der Abteilung der Normteile, was man sich dann ggf. zurecht schnitzen könnte?
-Die längere Hülse scheint es nämlich auch nicht mehr käuflich zu geben.

Antworten
